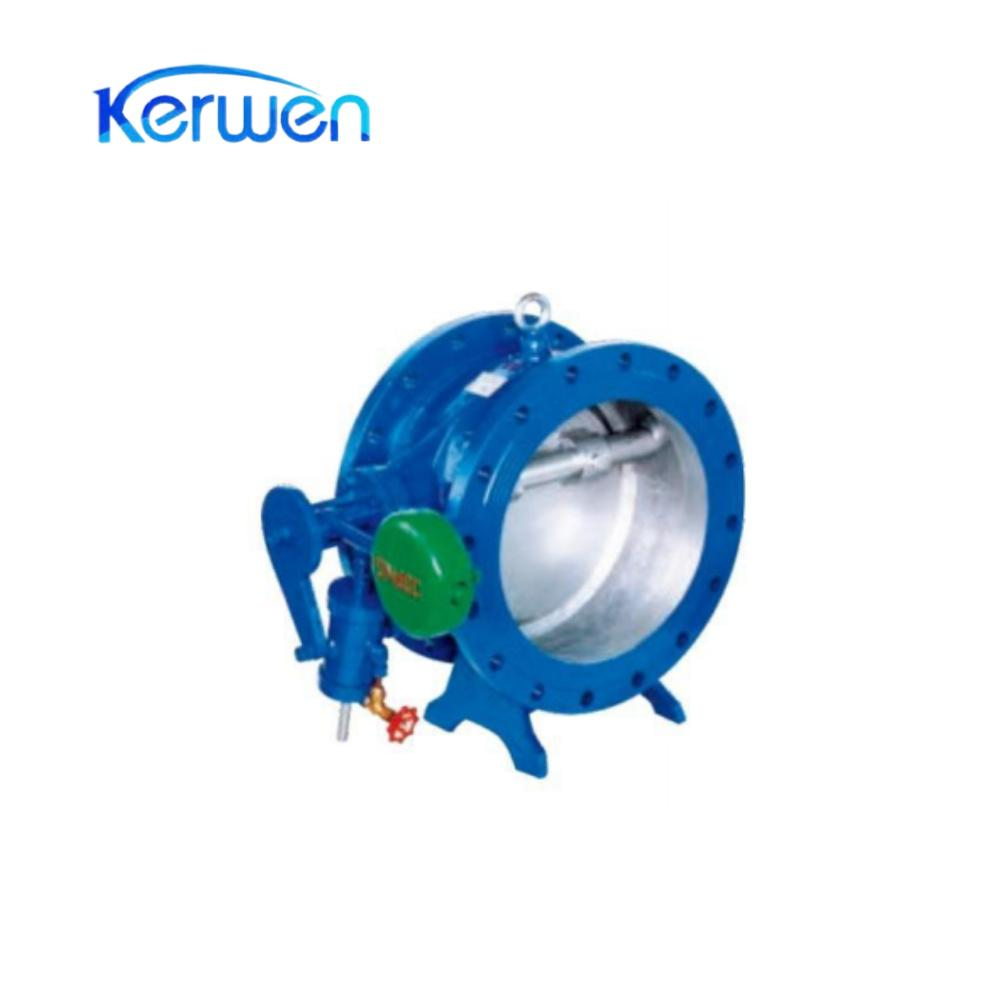

Дисковый амортизационный обратный клапан
|
Номинальное давление |
1.0~2.5MPa |
|
Номинальный диаметр |
40~1400mm |
|
Рабочая среда |
Вода, масло, сточные воды, морская вода |
|
Рабочая температура |
0~80℃ (при необходимости до 200℃) |
|
Стандарты фланцев |
GB/T 17241.6、GB/T 9113 |
|
Стандарты испытаний |
GB/T 13927、API 598 |
|
Наименование детали |
Материалы |
|
Корпус клапана |
Серый чугун, литая сталь |
|
Диск затвора |
Серый чугун, литая сталь, высокопрочный чугун |
|
Уплотнительное кольцо |
Бензостойкая нитрильная резина (NBR), хлоропреновый каучук (неопрен) |
|
Шток клапана |
Нержавеющая сталь |
|
Наполнитель |
Политетрафторэтилен |
|
DN |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
|
H |
550 |
630 |
690 |
780 |
860 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
H1 |
540 |
600 |
650 |
710 |
770 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
