Фланцевой дисковый клапан
Обзор продукции

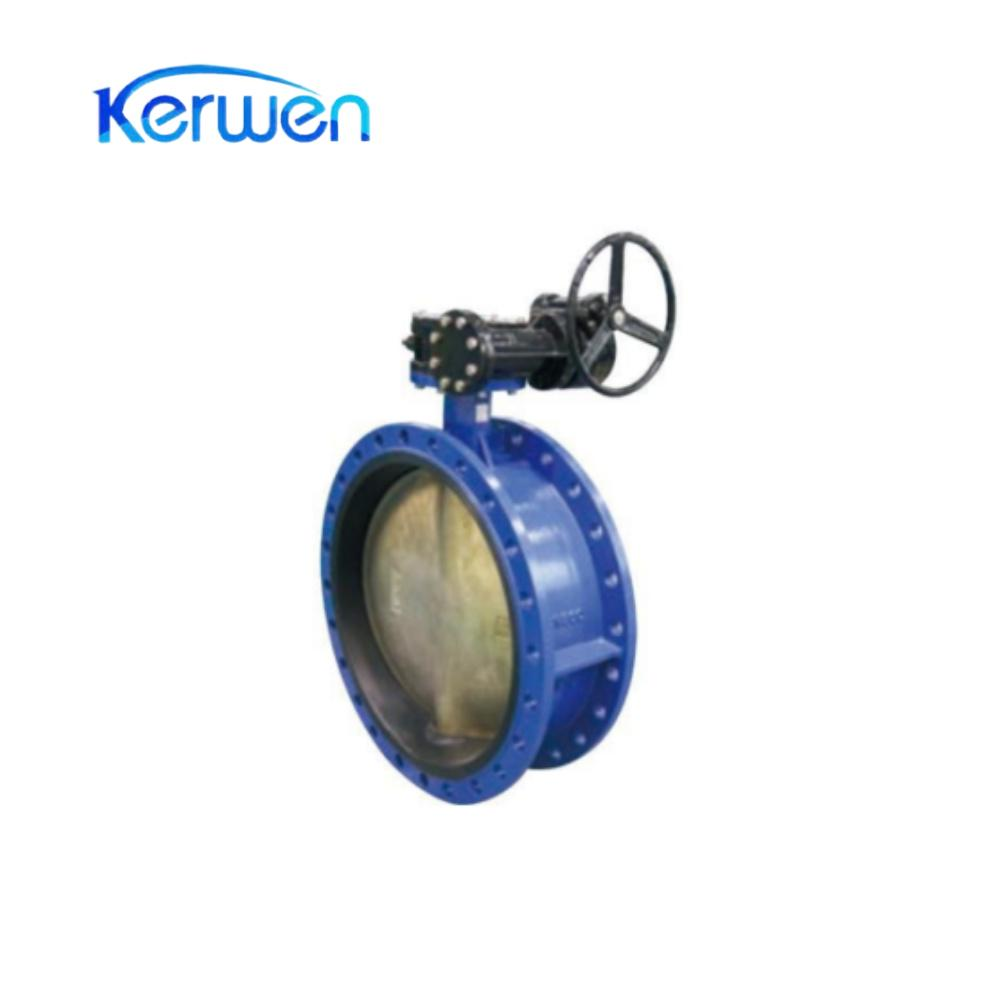

Данное изделие представляет собой фланцевый дисковый затвор с червячным редуктором. Оно широко применяется в трубопроводах нефтяной, химической, пищевой, фармацевтической, металлургической, судостроительной, целлюлозно-бумажной промышленности, в системах промышленной защиты окружающей среды, водоснабжения и водоотведения, а также в высотных зданиях при номинальном давлении ≤ PN1,6 МПа и температуре ≤ 200°C. Затвор может использоваться на трубопроводах и в емкостях с различными коррозионными и некоррозионными газами, жидкостями и твердыми порошкообразными средами для открытия/закрытия или регулирования расхода среды.
|
DN |
DN50~800 |
|
PN |
1.0~1.5 MPa |
|
Рабочая температура |
-23~+121 ℃ |
|
Рабочая среда |
Пресная вода, сточные воды, морская вода, газ и др |
|
Компоненты |
Материал |
|
Корпус клапана |
Серый чугун, высокопрочный чугун, нержавеющая сталь |
|
Диск затвора |
Высокопрочный чугун, нержавеющая сталь, алюминиевый сплав |
|
Вал клапана |
Углеродистая сталь, нержавеющая сталь |
|
Седло клапана |
Резина |
|
Уплотнение |
Кольцевое уплотнение O-ring |
|
DN (mm) |
L |
L1 |
D |
D1 |
D3 |
D4 |
H1 |
H2 |
H3 |
Z-ΦD |
Вес (kg) |
|||
|
1.0 |
1.6 |
1.0 |
1.6 |
1.0 |
1.6 |
|
||||||||
|
50 |
108 |
160 |
165 |
165 |
125 |
125 |
77 |
57 |
85 |
125 |
60 |
4-18 |
4-18 |
9.5 |
|
65 |
112 |
160 |
185 |
185 |
145 |
145 |
77 |
57 |
93 |
140 |
60 |
4-18 |
4-18 |
13 |
|
80 |
114 |
160 |
200 |
200 |
160 |
160 |
77 |
57 |
100 |
150 |
60 |
8-18 |
8-18 |
15 |
|
100 |
127 |
160 |
220 |
220 |
180 |
180 |
92 |
70 |
110 |
165 |
60 |
8-18 |
8-18 |
17 |
|
125 |
140 |
160 |
250 |
250 |
210 |
210 |
92 |
70 |
120 |
180 |
60 |
8-18 |
8-18 |
23 |
|
150 |
140 |
160 |
285 |
285 |
240 |
240 |
92 |
70 |
160 |
200 |
60 |
8-22 |
8-22 |
26 |
|
200 |
152 |
210 |
340 |
340 |
295 |
295 |
114 |
89 |
171 |
230 |
72 |
8-22 |
8-22 |
39.5 |
|
250 |
165 |
210 |
395 |
405 |
350 |
355 |
114 |
89 |
203 |
270 |
72 |
12-22 |
12-26 |
52 |
|
300 |
178 |
210 |
445 |
460 |
400 |
410 |
140 |
108 |
230 |
320 |
75 |
12-22 |
12-26 |
59 |
|
350 |
190 |
210 |
505 |
520 |
460 |
470 |
140 |
108 |
260 |
350 |
75 |
16-22 |
16-26 |
81 |
|
400 |
216 |
320 |
565 |
580 |
515 |
525 |
197 |
159 |
320 |
390 |
126 |
16-26 |
16-30 |
142 |
|
450 |
222 |
320 |
615 |
640 |
565 |
585 |
197 |
159 |
335 |
428 |
126 |
20-26 |
20-30 |
156 |
|
500 |
229 |
320 |
670 |
715 |
620 |
650 |
197 |
159 |
353 |
460 |
126 |
20-26 |
20-33 |
182 |
|
600 |
267 |
340 |
780 |
840 |
725 |
770 |
276 |
216 |
430 |
520 |
127 |
20-30 |
20-36 |
258 |
|
700 |
292 |
380 |
895 |
910 |
840 |
840 |
276 |
216 |
480 |
600 |
167 |
24-30 |
24-36 |
358 |
|
800 |
318 |
380 |
1015 |
1025 |
950 |
950 |
276 |
216 |
523 |
662 |
167 |
24-30 |
24-36 |
466 |
|
900 |
330 |
400 |
1115 |
1125 |
1050 |
1050 |
300 |
254 |
625 |
710 |
193 |
28-33 |
28-39 |
624 |
|
1000 |
410 |
400 |
1230 |
1255 |
1160 |
1170 |
300 |
254 |
660 |
780 |
193 |
28-36 |
28-42 |
792 |
