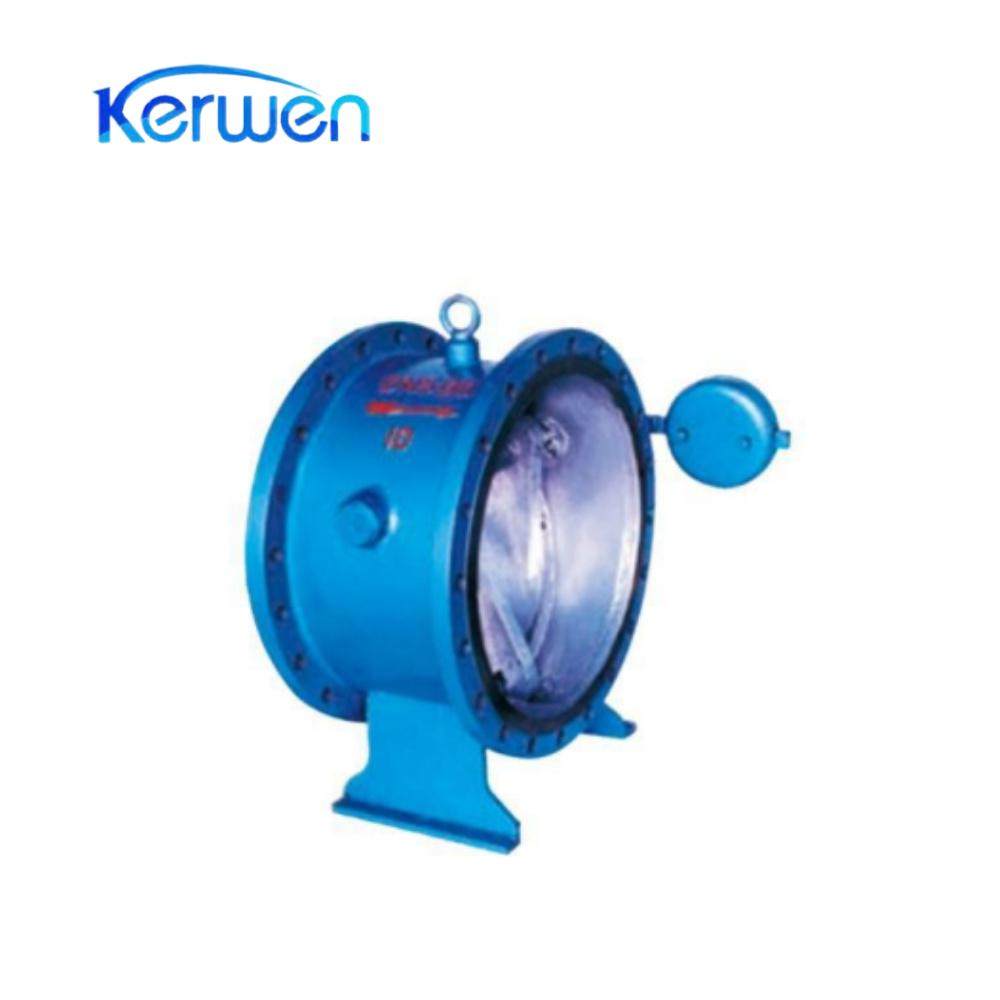

Шумопоглощающий обратный клапан с малым сопротивлением и медленным закрытием
|
Номинальное давление |
1.0~1.6MPa |
|
Номинальный диаметр |
200~2000mm |
|
Рабочая среда |
Чистая вода, буровой раствор, сточные воды, морская вода |
|
Рабочая температура |
0~80℃ |
|
Стандарты фланцев |
GB/T 17241.6、GB/T 9113 |
|
Стандарты испытаний |
GB/T 13927、API 598 |
|
Наименование детали |
Материалы |
|
Корпус клапана |
Серый чугун, литая сталь |
|
Диск затвора |
Углеродистая сталь |
|
Уплотнительное кольцо |
Нитрильный каучук (NBR) |
|
Шток клапана |
Нержавеющая сталь |
|
Демпфирующий цилиндр |
Нержавеющая сталь |
|
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
2000 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
790 |
950 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
2150 |
2550 |
|
B |
450 |
520 |
590 |
670 |
750 |
780 |
850 |
970 |
1080 |
1200 |
1300 |
1450 |
1670 |
1880 |
1950 |
2450 |
