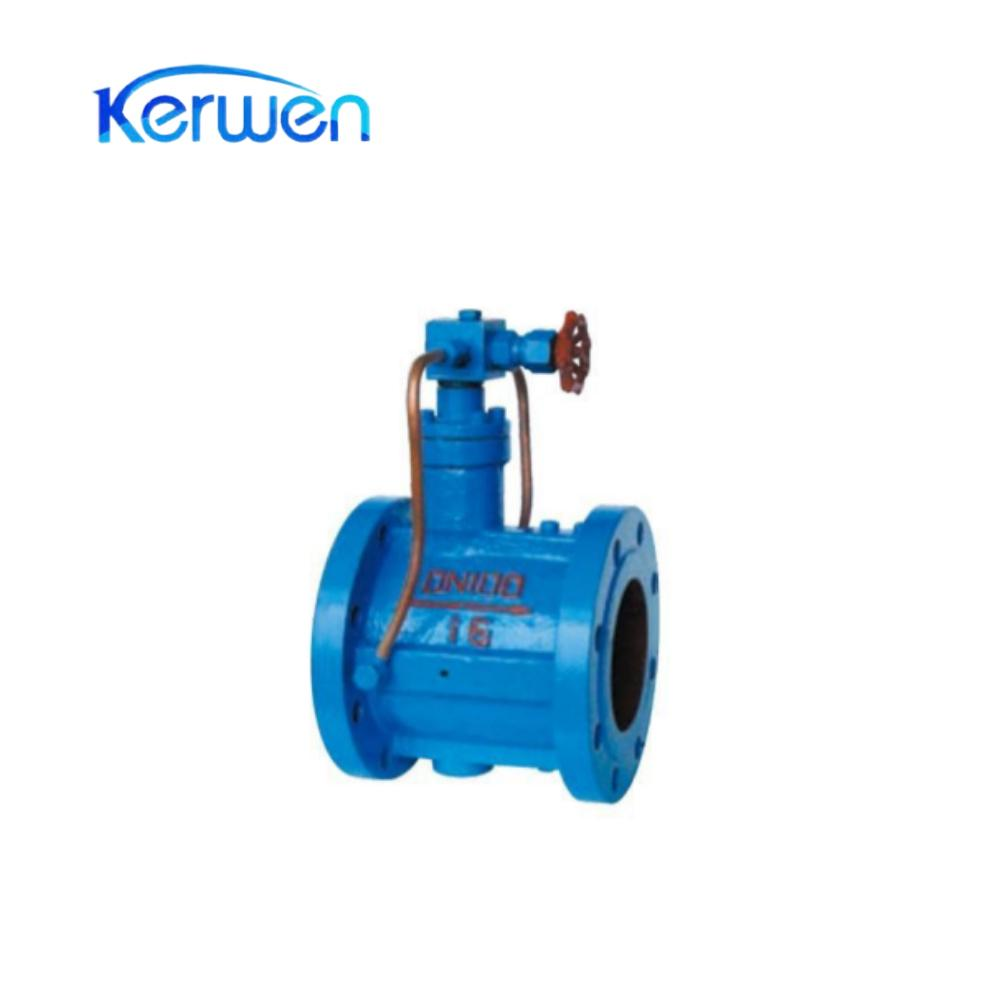

Дисковый обратный клапан с малым сопротивлением и медленным закрытием
|
Номинальное давление |
1.0~2.5MPa |
|
Номинальный диаметр |
40~800mm |
|
Время медленного закрытия |
3~60сек |
|
Применимая среда |
Чистая вода, сточные воды, морская вода |
|
Рабочая температура |
0~80℃ (по запросу до 200℃) |
|
Стандарт фланца |
GB/T 17241.6、GB/T 9113 |
|
Стандарт испытаний |
GB/T 13927、API 598 |
|
Наименование детали |
Материалы |
|
Корпус клапана, крышка клапана |
Серый чугун, литая сталь |
|
Диск клапана |
Углеродистая сталь |
|
Шток клапана, масляный цилиндр, поршень |
Нержавеющая сталь |
|
Пружина |
Нержавеющая сталь |
|
Шток клапана |
Нержавеющая сталь |
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
|
H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
