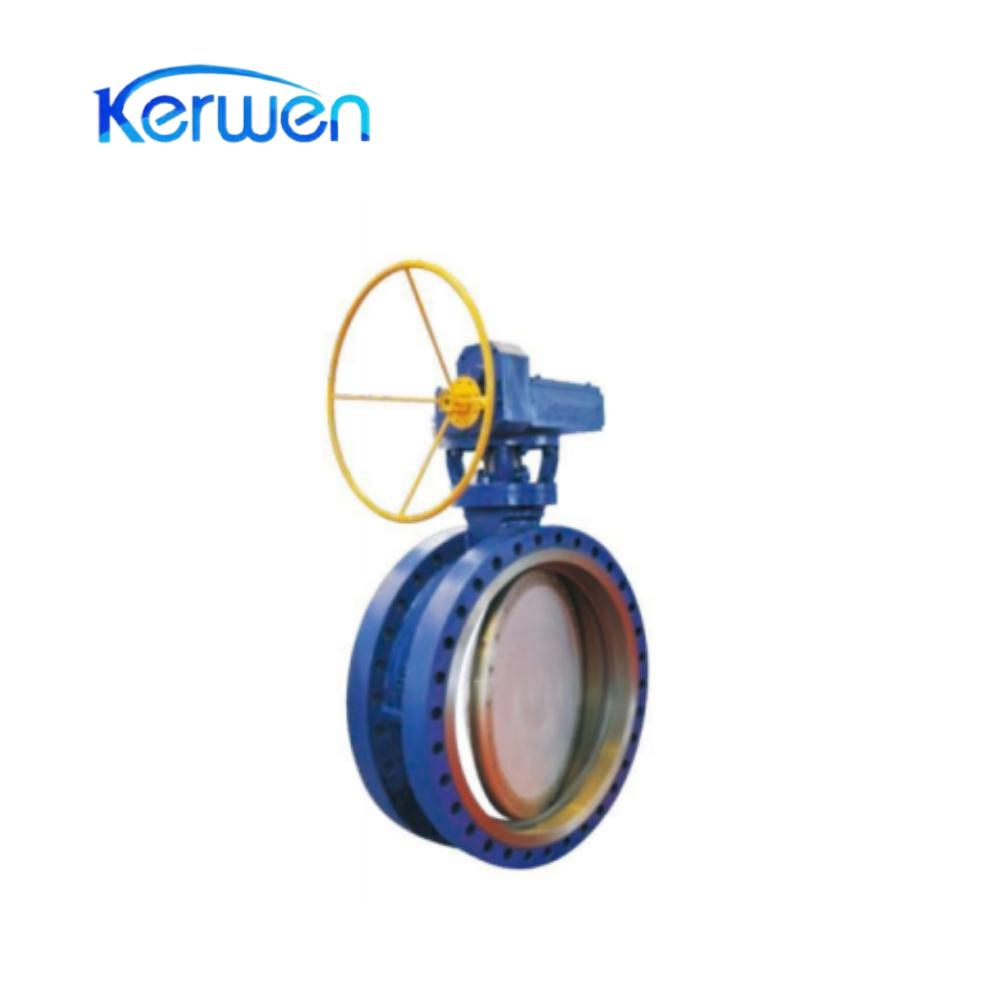

Металлический дисковый клапан с жестким уплотнением
Данная серия дисковых затворов с металлическим уплотнением предназначена для использования в магистральных водоводах, системах водоснабжения, на электростанциях, в металлургической, нефтехимической и промышленной отраслях в качестве запорной и регулирующей арматуры.
Конструкция и технические характеристики
1. Трехэксцентриковая структура уплотнения: седло и диск практически не подвержены износу, а функция уплотнения усиливается по мере закрытия (эффект «чем плотнее закрыто, тем герметичнее»).
2. Преимущество двойного уплотнения: уплотнительное кольцо изготовлено из нержавеющей стали, сочетая в себе достоинства металлического жесткого и эластичного уплотнений. Оно обеспечивает отличную герметичность как при низких, так и при высоких температурах, обладает коррозионной стойкостью и длительным сроком службы.
3. Износостойкая конструкция: на уплотнительную поверхность диска нанесен наплавленный твердый сплав на основе кобальта, что обеспечивает высокую устойчивость к износу и долговечность.
4. Функция двустороннего уплотнения: в процессе установки направление потока среды в трубопроводе не имеет ограничений; если требуется контроль только одностороннего потока, рекомендуется установка в направлении, обеспечивающем оптимальную герметичность.
5. Гибкие способы установки: возможна вертикальная или горизонтальная установка в соответствии с требованиями, а также дополнительная комплектация опорными лапами.
6. Различные типы приводов: может быть оснащен ручным, электрическим, пневматическим, гидравлическим и другими видами приводных устройств.
|
DN |
DN400~2200mm |
|
PN |
1.0 / 1.6 MPa |
|
Испытательное давление (герметичность) |
1.1 / 1.76 MPa |
|
Испытательное давление (корпус) |
1.5 / 2.4 MPa |
|
Рабочая температура |
-10~+150℃ |
|
Рабочая среда |
Вода, сырая вода и др. |
|
Стандарт проектирования |
GB/T 12221 серия 13 |
|
Стандарт проверки |
GB/T 13927 |
|
Стандарт фланцевого соединения |
GB/T 17241.6, GB/T 9113 и др. |
|
Компоненты |
Материал |
|
Корпус клапана |
Высокопрочный чугун, литая сталь |
|
Диск затвора |
Высокопрочный чугун, литая сталь |
|
Шток |
Нержавеющая сталь |
|
Уплотнительное кольцо диска затвора |
Нержавеющая сталь |
DN
L
PN10
PN16
H
H1
D
D1
D2
n-Φd0
b
D
D1
D2
n-Φd0
b
400
216
565
515
480
16-28
24.5
580
525
480
16-31
28
330
510
450
222
615
565
530
20-28
25.5
640
585
548
16-31
30
377
590
500
229
670
620
582
20-28
26.5
715
650
609
20-34
31.5
400
595
600
267
780
725
682
20-31
30
840
770
720
20-37
36
440
640
700
292
895
840
794
24-31
32.5
910
850
794
24-37
39.5
510
780
800
318
1015
950
901
24-34
35
1025
950
901
24-40
43
564
830
900
330
1115
1050
1001
28-34
37.5
1125
1050
1001
28-40
46.5
627
910
1000
410
1230
1160
1112
28-37
40
1255
1170
1112
28-43
50
695
990
1200
470
1455
1380
1328
32-40
45
1485
1390
1328
32-49
57
805
1160
1400
530
1675
1590
1530
36-43
46
1685
1590
1530
36-49
60
905
1320
1600
600
1915
1820
1750
40-49
49
1930
1820
1750
40-56
65
1083
1483
1800
670
2115
2020
1950
44-49
52
2130
2020
1950
44-56
70
1138
1660
2000
760
2325
2230
2150
48-49
55
2345
2150
2150
48-62
75
1306
1630
2200
800
2550
2440
2370
52-56
58
2555
2440
2370
52-62
58
1373
1850
