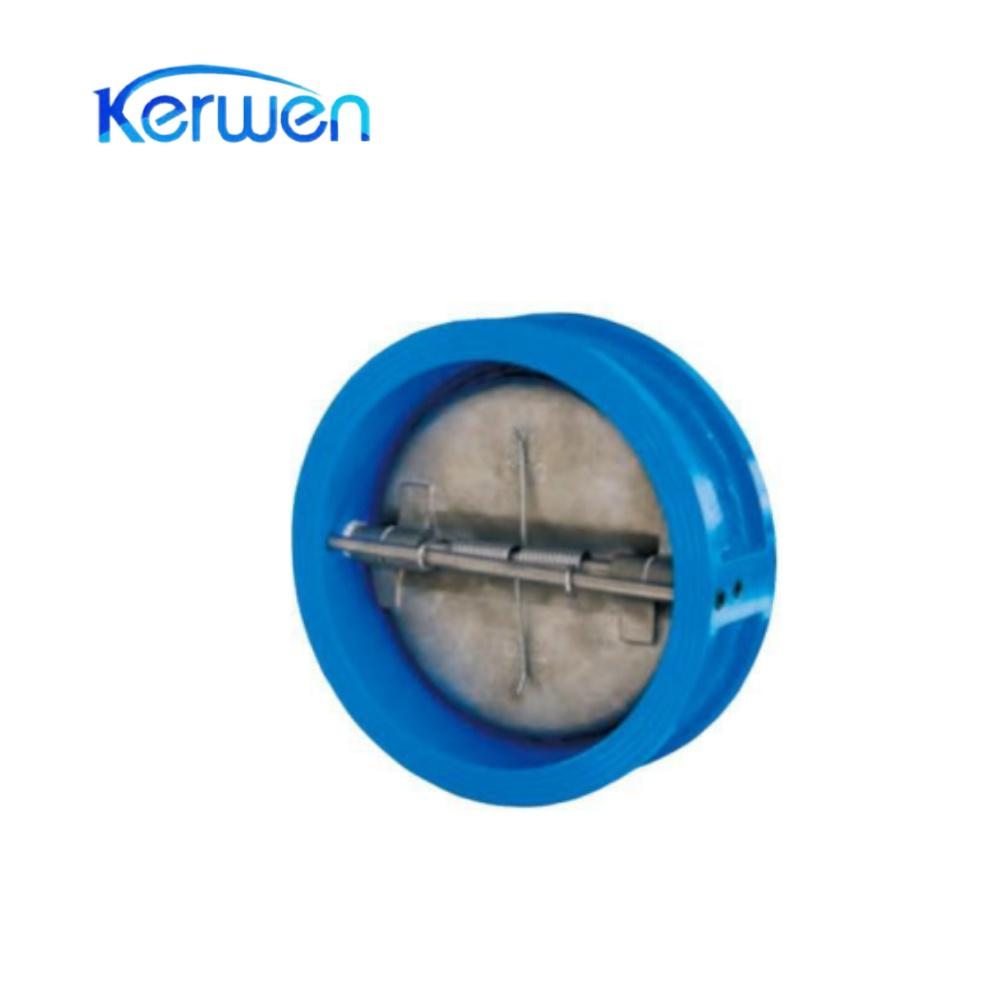

Межфланцевый двухстворчатый дисковый обратный клапан
Обзор продукта
Межфланцевый обратный клапан модели H76X состоит из корпуса, диска, штока, пружины и других деталей и имеет межфланцевое соединение. Благодаря короткому ходу закрытия диска и наличию пружины, клапан значительно снижает риск возникновения гидроудара. Данный клапан в основном применяется в сетях водоснабжения и водоотведения городских, промышленных и высотных зданий. Благодаря тому, что его строительная длина меньше, чем у обычных обратных клапанов, он наиболее подходит для мест с ограниченным пространством для установки.
|
Наименование детали |
Материалы |
|
Корпус клапана |
Серый чугун, литая сталь |
|
Диск затвора |
Высокопрочный чугун, нержавеющая сталь |
|
Шток |
Нержавеющая сталь, углеродистая сталь |
|
Уплотнительное кольцо седла клапана |
Нитрильный каучук |
|
Модель |
H76X/H-10 |
H76X/H-16 |
H76X/H-25 |
|
|
Номинальное давление (МПа) |
1.0 |
1.6 |
2.5 |
|
|
Испытательное давление (МПа)
|
Корпус |
1.5 |
2.4 |
3.75 |
|
Уплотнение |
1.1 |
1.76 |
2.75 |
|
|
Применимая температура (℃) |
≤80℃ |
|||
|
Применимая среда |
Чистая вода, сточные воды, морская вода |
|||
Основные присоединительные размеры (единицы измерения: мм)
Малый диаметр (DN40~300)
|
DN |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
L |
D |
H |
L |
D |
H |
L |
D |
H |
|
|
40 |
43 |
92 |
55 |
43 |
92 |
55 |
43 |
92 |
55 |
|
50 |
43 |
107 |
65.5 |
43 |
107 |
65.5 |
43 |
107 |
65.5 |
|
65 |
46 |
127 |
81 |
46 |
127 |
81 |
46 |
127 |
81 |
|
80 |
64 |
142 |
95 |
64 |
142 |
95 |
64 |
142 |
95 |
|
100 |
64 |
162 |
117.5 |
64 |
162 |
117.5 |
64 |
166 |
117.5 |
|
125 |
70 |
192 |
145.5 |
70 |
192 |
145.5 |
70 |
192 |
145.5 |
|
150 |
76 |
218 |
170.5 |
76 |
218 |
170.5 |
76 |
222 |
170.5 |
|
200 |
89 |
273 |
227.5 |
89 |
273 |
227.5 |
89 |
282 |
227.5 |
|
250 |
114 |
328 |
266 |
114 |
329 |
266 |
114 |
337 |
266 |
|
300 |
114 |
378 |
312 |
114 |
384 |
312 |
114 |
397 |
312 |
Большой диаметр (DN350~1000)
|
DN |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
L |
D |
H |
L |
D |
H |
L |
D |
H |
|
|
350 |
127 |
438 |
361 |
127 |
444 |
361 |
127 |
454 |
361 |
|
400 |
140 |
489 |
406 |
140 |
495 |
406 |
140 |
511 |
406 |
|
450 |
152 |
539 |
450 |
152 |
555 |
450 |
152 |
560 |
450 |
|
500 |
152 |
594 |
505 |
152 |
617 |
505 |
152 |
620 |
505 |
|
600 |
178 |
695 |
624 |
178 |
734 |
624 |
178 |
727 |
624 |
|
700 |
229 |
804 |
736 |
229 |
804 |
736 |
229 |
829 |
736 |
|
800 |
241 |
910 |
842 |
241 |
910 |
842 |
241 |
938 |
842 |
|
900 |
241 |
1010 |
945 |
241 |
1010 |
945 |
241 |
1038 |
945 |
|
1000 |
300 |
1125 |
1050 |
300 |
1125 |
1050 |
300 |
1150 |
1050 |
